Ein Schaubild sagt mehr als tausend Worte: In einer aktuellen Infografik beleuchten wir regelmäßig Zahlen aus dem energiewirtschaftlichen Bereich.

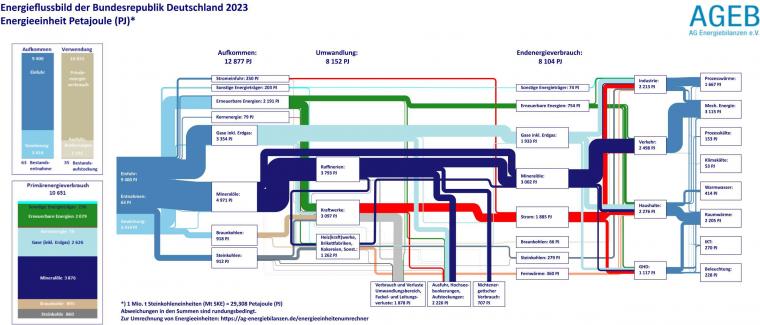

Die Arbeitsgemeinschaft Energiebilanzen (AGEB) hat im März 2025 ihre Energieflussbilder für Deutschland im Jahr 2023 aktualisiert, von Import und Gewinnung bis hin zu den Verbrauchssektoren, neuerdings auch noch nach Anwendungen aufgeschlüsselt. Die Darstellung mittels energiemengenproportionaler Pfeile folgt dem Prinzip der Sankey-Diagramme. Erstmals waren Energieflüsse mit solchen Pfeilen Ende des 19. Jahrhunderts von dem irischen Ingenieur Matthew Henry Phineas Riall Sankey erstellt worden, um die Energieeffizienz von Dampfmaschinen zu visualisieren. In Dunkelblau die Energieflüsse der Mineralöle, in Hellblau Erdgas und andere Gase, in Rot Strom, in Grün Ökostrom. Diese Grafik enthält für alle Inputs, Umwandlungen und Outputs die Energiemengen in Petajoule (PJ). Teilt man PJ durch 3,6, erhält man Milliarden kWh. Weitere Energieflussbilder auf der AGEB-Website.
